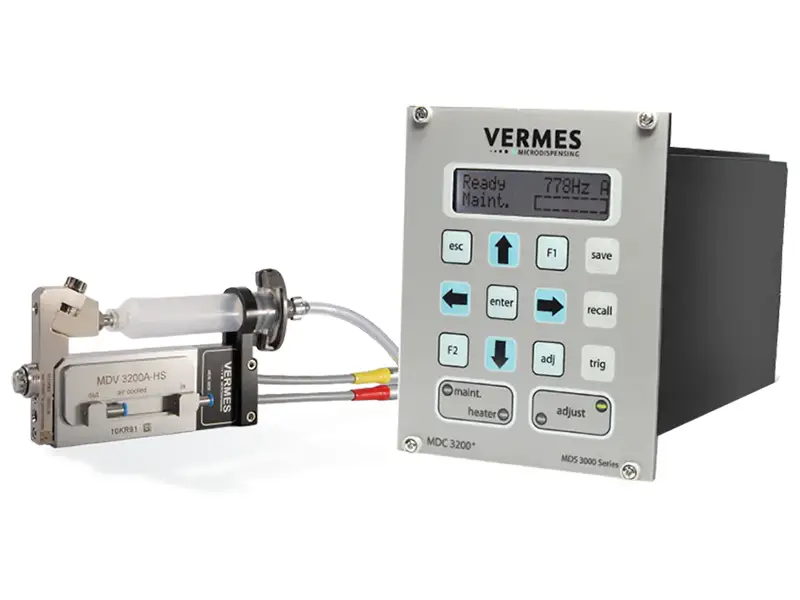

MDS 3200 시리즈 마이크로 디스펜싱 시스템

작동 원리

모든 MDS 디스펜싱 밸브에는 컨트롤러로 구동되는 최신 세대의 피에조 액추에이터가 탑재되어 있습니다. 각 펄스마다 피에조 액츄에이터가 태핏의 움직임을 구동하여 노즐 오리피스를 열거나 닫습니다. 태핏은 정밀 레버 시스템을 통해 피에조 모듈에 연결되어 피에조에서 생성된 운동 에너지를 디스펜싱 매체로 전달한 다음 압력을 받아 노즐에서 배출됩니다. 피에조의 초고속 정밀 수직 이동 덕분에 초당 수백 개의 정확하고 반복 가능한 도트를 분배할 수 있습니다. 저중점도 유체용으로 설계된 시스템과 달리 MDS 3200+ 밸브는 비작동 기간 동안 열린 상태로 유지됩니다(상시 개방형 설계).

● 중간~고점도 매체와 관련된 산업 응용 분야에 적합합니다.

● 피에조 기술을 기반으로 한 고정밀 디스펜싱

● 생산을 통해 검증된 디자인

● 다양한 용도에 적합

● 컴팩트한 공간에 완벽하게 통합됨

● 검증된 내구성과 품질

● 사용자 비용을 효과적으로 절감

이 시스템은 뛰어난 일관성, 정밀도 및 반복성을 바탕으로 사람 머리카락 굵기(150미크론 미만)보다 작은 도트를 분사할 수 있습니다. 매우 높은 디스펜싱 빈도로 생산성을 높이고 비용을 절감할 수 있습니다.

주요 장점

고속: 최대 태핏 리프트에서 밸브 전환 주파수는 3,000Hz를 초과할 수 있습니다(특정 응용 분야 및 디스펜싱 매체에 따라 다름). 최대 1000Hz의 주파수에서 연속 작동이 가능합니다.

다용도: 매개변수를 자유롭게 조정할 수 있으며 유체 특성에 따라 디스펜싱 구성을 맞춤 설정할 수 있습니다. 전자 컨트롤러를 사용하면 대기 시간 없이 실시간 매개변수 변경이 가능합니다. 이 시스템은 점도가 낮거나 중간 정도인 유체에도 적합합니다(특히 태핏을 자주 교체해야 하거나 최소한의 분배량이 필요한 경우).

정밀함: 넓은 점도 범위에 걸쳐 유체를 분사할 수 있어 정확하고 반복 가능한 도트를 제공할 수 있습니다. 공동이나 홈 내부와 같이 불규칙한 표면에서도 작동할 수 있습니다.

강력함: 정밀 기계 설계로 최신 세대 압전 드라이브의 움직임을 운동 에너지로 변환하여 최대 1000bar의 압력에서 고점도 유체를 분사할 수 있습니다.

유연성: MDS 3200+는 다양한 응용 분야 요구 사항을 충족하기 위해 맞춤형 구성을 허용하는 모듈식 설계를 특징으로 합니다. 유체 특성과 도트 크기에 따라 선택할 수 있는 다양한 노즐 장치를 사용할 수 있습니다. 최적의 디스펜싱 결과를 얻기 위해 사용자는 다양한 형상의 태핏 중에서 선택할 수 있습니다. 또한 광범위한 유체와의 호환성을 보장하기 위해 다양한 재료로 만들어진 구성 요소를 사용할 수 있습니다.

권장 유체

MDS 3200+ 다목적 디스펜싱 시스템은 중간~고점도 유체에 적합합니다. 이 시스템은 다음과 같은 광범위한 유체에 적합합니다.

● SMT 접착제

● 전도성 접착제

● 전도성 실버 에폭시

● 솔더 페이스트

● 플럭스

● 실리콘

● LED 형광체

● 언더필

● 핫멜트 접착제

적용 사례

이 미세 디스펜싱 시스템은 다음 분야에서 사용할 수 있습니다.

● 자동화

● 전자제품

● 기계공학

● 자동차 전자제품

● 의료

● 제약

● 정보 기술

● 가전제품
