반도체 제조 시설의 무균 기후 제어 환경 내에서 실리콘 웨이퍼는 수백 개의 복잡한 처리 단계를 거쳐 여행을 시작합니다. 각 단계에서 웨이퍼 표면은 흠집 없이 깨끗해야 합니다. 그러나 포토레지스트 제거, 에칭 또는 증착 후에 유기 잔류물, 자연 산화물 및 미크론 미만 입자와 같은 미세한 오염 물질이 필연적으로 남습니다. 직경이 몇 나노미터에 불과한 이러한 보이지 않는 적들은 개방 회로, 단락 또는 성능 사양을 충족하지 못하는 장치와 같은 치명적인 결함을 일으킬 수 있습니다. 화학 약품 세척과 헹굼에 의존하는 전통적인 웨트 클리닝 방법은 종횡비가 높은 구조물의 바닥에 도달하는 데 어려움을 겪고 있으며 그 자체가 오염 물질인 화학 잔류물을 남길 수 있습니다. 이것이 바로 반도체 플라즈마 세정 기술이 해결해야 할 과제입니다.

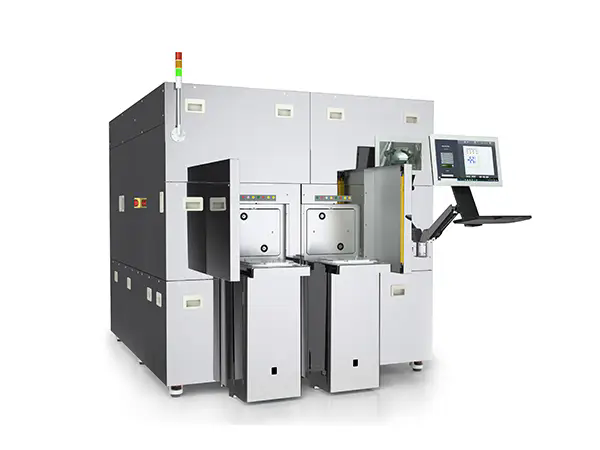

반도체 플라즈마 클리너는 전자, 이온 및 중성 라디칼을 포함하는 이온화된 가스인 플라즈마를 사용하여 기본 물질을 손상시키지 않고 반도체 표면의 오염 물질을 제거하는 반도체 검사 장비의 특수 부품입니다. 이 공정은 건조하고 화학물질을 사용하지 않으며 최신 반도체 장치의 특징인 미세한 특징을 세척하는 데 매우 효과적입니다. 이 기사에서는 반도체에 대한 포괄적인 기술 소개를 제공합니다.플라즈마 청소기. 플라즈마의 기본 물리학을 탐구하고, 일반적인 시스템을 구성하는 구성 요소를 분석하고, 성능을 정의하는 주요 기술 사양을 검토하고, 반도체 제조 및 패키징에서 이 반도체 검사 장비가 수행하는 중요한 역할에 대해 논의합니다. 새로운 장비를 지정하는 엔지니어, 이러한 도구를 작동하는 기술자, 또는 단순히 반도체 공급망의 핵심 기술을 이해하려는 기술자라면 이 기사를 통해 필요한 필수 지식을 얻을 수 있습니다.
A 반도체 플라즈마 세정기플라즈마의 고유한 특성을 활용하여 반도체 웨이퍼, 칩 패키지, 리드 프레임 및 기타 전자 부품을 세척하는 정밀 도구입니다. 이 장치의 핵심은 저압 가스에서 전기 방전을 발생시켜 반응성이 높은 환경을 조성하는 것입니다. 물질의 네 번째 상태인 이 플라즈마에는 표면에 물리적으로 충격을 가하는 이온, 오염 물질과 화학적으로 반응하는 자유 라디칼, 방전을 유지하는 데 도움이 되는 전자 등 고에너지 입자의 복잡한 혼합물이 포함되어 있습니다. 물리적 및 화학적 작용의 조합은 민감한 전자 구조를 손상시키지 않고 유기 잔류물, 산화물 및 미립자 오염을 효과적으로 제거합니다.
플라즈마 세척의 기본 원리는 설명하기가 놀라울 정도로 간단하면서도 그 실행 방식은 우아합니다. 프로세스 챔버는 제어된 진공 수준으로 비워집니다. 일반적으로 산소, 아르곤, 수소 또는 혼합물과 같은 프로세스 가스가 챔버에 도입됩니다. 그런 다음 무선 주파수(RF) 또는 마이크로파 전력이 가스에 적용되어 가스를 이온화하고 플라즈마를 생성합니다. 플라즈마 내에서 산소 라디칼(O*)은 탄화수소 오염물질과 적극적으로 반응하여 이를 이산화탄소 및 수증기와 같은 휘발성 부산물로 변환한 다음 진공 시스템을 통해 배출됩니다. 동시에 아르곤 이온은 입자를 제거하고 표면을 활성화하는 데 도움이 되는 물리적 충격을 제공합니다. 그 결과 다음 제조 단계를 위해 깨끗하고 화학적으로 활성화된 표면이 준비됩니다.
이 청소 메커니즘은 몇 가지 중요한 이점을 제공합니다. 이 공정은 완전히 건식이므로 액체 화학 물질 및 관련 폐기물 처리가 필요하지 않습니다. 또한 열 손상을 방지하기 위해 플라즈마 온도를 정밀하게 제어할 수 있으므로 본질적으로 온화합니다. 가장 중요한 점은 등방성이라는 것입니다. 즉, 액체 세척 용액이 도달할 수 없는 높은 종횡비의 내부를 포함하여 모든 방향에서 표면을 세척할 수 있다는 의미입니다. 이러한 이유로 반도체 플라즈마 클리너는 첨단 반도체 제조, MEMS 제조 및 장치 패키징 분야에서 없어서는 안 될 반도체 검사 장비가 되었습니다.
현대적인반도체 플라즈마 세정기여러 가지 중요한 하위 시스템으로 구성된 복잡한 전기 기계 시스템으로, 각각은 청소 과정에서 특정 역할을 합니다. 이러한 유형의 반도체 검사 장비를 지정, 운영 및 유지 관리하는 엔지니어에게는 이러한 구성 요소를 이해하는 것이 필수적입니다. 다음 표에는 주요 구성 요소와 해당 주요 특성에 대한 자세한 분석이 나와 있습니다.
| 요소 | 기능 | 주요 선택 기준 |
| 진공챔버 | 처리 환경을 둘러싸고 플라즈마 생성을 위한 진공 조건을 유지합니다. | 재질(알루미늄 합금 대 스테인리스강), 부피, 내부 구조, 기본 압력(일반적으로 10^-5 Torr). |
| RF 전원 공급 장치 및 매칭 네트워크 | 플라즈마를 생성하고 유지하기 위해 RF 전력(일반적으로 13.56MHz)을 생성하고 전달합니다. | 주파수(13.56MHz는 산업 표준), 전력 출력, 임피던스 매칭 기능. |
| 가스 전달 시스템 | 챔버로 들어가는 프로세스 가스(O2, Ar, H2, CF4)의 흐름을 제어하고 조절합니다. | 질량 흐름 컨트롤러(MFC), 가스 순도(일반적으로 99.999% 이상), 가스 라인 수. |
| 진공 펌핑 시스템 | 챔버를 필요한 진공 수준으로 비우고 공정 부산물을 제거합니다. | 펌프 유형(회전 날개 + 터보분자), 펌핑 속도, 최종 진공 수준. |
| 전극 조립 | RF 전력을 플라즈마에 결합합니다. 용량성 또는 유도성 결합이 가능합니다. | 전극 형상(평행판 대 원격 플라즈마), 재료(알루미늄, 실리콘), 냉각. |
| 압력 제어 시스템 | 스로틀 밸브와 압력 센서를 통해 안정적인 프로세스 압력을 유지합니다. | 압력 센서 유형(정전용량 압력계, 피라니 게이지), 제어 정밀도, 응답 시간. |
| 제어 및 모니터링 시스템 | 모든 시스템 기능을 통합하고 프로세스 매개변수를 모니터링합니다. 종종 HMI 터치스크린이 포함됩니다. | 소프트웨어 인터페이스, 데이터 로깅, 레시피 관리, 알람 기능, 연결(자동화를 위한 SECS/GEM). |
우리 공장에서는 이러한 구성 요소의 통합과 최적화에 특히 중점을 두고 있습니다. 예를 들어, RF 주파수의 선택은 플라즈마 밀도와 이온 에너지에 큰 영향을 미칩니다. 산업, 과학, 의료(ISM) 주파수 대역으로 분류되기 때문에 13.56MHz가 업계 표준이지만, 전극 구성 선택에 따라 챔버가 직접 플라즈마 모드에서 작동할지 아니면 다운스트림 플라즈마 모드에서 작동할지가 결정됩니다. 직접 플라즈마(용량 결합) 시스템은 물리적 세척 및 표면 활성화에 적합한 보다 강력한 플라즈마를 생성하는 반면, 다운스트림(유도 결합) 시스템은 더 온화하고 이온 손상을 방지하므로 민감한 반도체 장치에 이상적입니다.
완전히 특성화하려면반도체 플라즈마 세정기, 엔지니어는 청소 기능, 처리량 및 작동 범위를 정의하는 일련의 기술 사양을 이해해야 합니다. 이러한 매개변수는 공정 결과에 직접적인 영향을 미치므로 이러한 유형의 반도체 검사 장비를 선택할 때 신중하게 평가해야 합니다. 아래 표는 일반적인 반도체 플라즈마 클리너 시스템의 주요 사양에 대한 자세한 개요를 제공합니다.
| 매개변수 | 일반적인 값 범위 | 성능에 미치는 영향 |
| 챔버 볼륨 | 20~200리터 | 배치 크기를 결정합니다. 더 큰 챔버는 더 큰 기판이나 실행당 더 많은 웨이퍼를 수용합니다. |
| RF 전력 출력 | 50W ~ 10kW | 전력이 높을수록 더 높은 플라즈마 밀도가 가능해 더 빨리 세척하고 잘 지워지지 않는 오염 물질을 제거할 수 있습니다. |
| RF 주파수 | 13.56MHz 또는 2.45GHz(마이크로파) | 13.56MHz가 표준입니다. 마이크로파(2.45GHz)는 특수 공정을 위해 더욱 이온화된 플라즈마를 생성합니다. |
| 기본 압력 | 10^-5 ~ 10^-6토르 | 기본 압력이 낮아지면 배경 오염이 줄어들고 공정 순도가 향상됩니다. |
| 공정 압력 | 50~500mTorr | 압력이 낮을수록 더 방향성 있는 이온 충격이 발생합니다. 더 높은 압력은 화학 반응을 향상시킵니다. |
| 가스 흐름 제어 | 0~500 sccm(표준 입방 cm/분) | 정밀한 유량 제어로 재현 가능한 가스 구성 및 세척 결과를 보장합니다. |
| 온도 균일성 | 기판 전체에서 +/- 5°C | 균일한 온도는 기판의 모든 부분에 걸쳐 일관된 청소를 보장합니다. |
| 플라즈마의 균일성 | 일반적으로 챔버 전반에 걸쳐 +/- 5% 변동 | 우수한 균일성은 배치의 모든 인쇄물이 동일한 세척 용량을 받도록 보장합니다. |
| 사이클 시간 | 2~20분(펌프 다운하여 환기) | 사이클 시간이 짧을수록 처리량이 늘어납니다. 청소 효과와의 균형이 중요합니다. |
이러한 사양은 임의적이지 않습니다. 예를 들어, 프로세스 가스가 도입되기 전에 챔버에 잔류하는 수증기와 산소를 최소화하여 원치 않는 반응을 방지하려면 10^-5 Torr의 기본 압력이 필수적입니다. 13.56MHz의 RF 주파수는 무선 통신 간섭을 피하기 위해 선택된 국제적으로 합의된 ISM 주파수입니다. 일반적으로 열 질량 흐름 컨트롤러를 사용하여 달성되는 가스 흐름 제어 정밀도는 배치 간 반복성을 보장하기 위해 설정점의 +/- 1% 이내로 유지되어야 합니다. 우리 공장에서는 꼼꼼한 교정 표준을 유지하고 모든 시스템에 상세한 프로세스 인증 패키지를 제공하여 고객이 프로세스를 검증하는 데 필요한 데이터를 확보할 수 있도록 보장합니다.
플라즈마 세정이 널리 채택되기 전에는 반도체 제조업체는 주로 습식 화학 세정 방법에 의존했습니다. 이러한 공정에는 일련의 화학조(일반적으로 "피라냐" 용액(황산 및 과산화수소) 또는 RCA 세정(SC-1 및 SC-2)와 같은 산과 산화제의 공격적인 혼합물)에 웨이퍼를 담그는 작업이 포함됩니다. 많은 응용 분야에 효과적이기는 하지만, 웨트 클리닝에는 장치 크기가 줄어들면서 점점 더 문제가 되는 본질적인 한계가 있습니다. 산업이 마이크론 규모에서 100nm 미만으로 이동함에 따라 습식 세정의 한계가 중요해졌고 플라즈마 기반 기술이 우수한 대안으로 등장했습니다.
와이어 본딩 공정에서 수율 손실로 어려움을 겪고 있던 주요 반도체 패키징 시설의 경험을 생각해 보십시오. 조립 라인에서는 본드 패드를 준비하기 위해 습식 세정 단계를 사용했지만 수율은 여전히 95% 미만으로 유지되었습니다. 그 원인은 미세 오염이었습니다. 본드 패드 표면 아래에 잔류 세척 화학 물질과 수분이 갇혀 안정적인 골드 와이어 부착을 방해했습니다. 프로세스를 평가한 후 엔지니어링 팀은 습식 세정 단계를 플라즈마 기반 세정 공정으로 대체했습니다. 수율은 곧바로 99.3%까지 뛰어올랐고, 포장라인은 3년 넘게 이 성능을 유지하고 있다. 이것은 고립된 이야기가 아닙니다. 이는 업계의 근본적인 변화를 반영합니다.
습식 세정에 비해 플라즈마 세정의 장점은 다양하고 중요합니다.
1. 화학적 잔류물이 없습니다.웨트 클리닝은 조심스럽게 헹궈내야 하는 화학 물질을 사용합니다. 불완전한 세척으로 인해 후속 공정을 방해할 수 있는 잔여물이 남게 되어 접착력이 떨어지고 부식이 발생할 수 있습니다. 플라즈마 세척은 잔여물을 남기지 않고 펌핑되는 휘발성 부산물(가스)만 생성하는 건식 공정입니다.
2. 기계적 손상이 없습니다.습식 세탁에 필요한 물리적인 흔들림으로 인해 섬세한 구조가 붕괴되거나 분리될 수 있습니다. 이는 MEMS 장치의 고종횡비 기능과 고급 패키징의 본드 패드와 같은 깨지기 쉬운 구조에 특히 중요합니다. 플라즈마 세척은 기계적 힘을 완전히 방지합니다.
3. 등방성 세척 작용.웨트 클리닝은 표면의 안팎으로 흘러 들어가야 하는 액체 화학 물질에 의존합니다. 액체의 표면 장력으로 인해 액체가 좁은 트렌치 바닥에 닿는 것을 방지할 수 있습니다. 플라즈마의 반응성 라디칼은 기체이므로 형상 형상에 관계없이 노출된 모든 표면에 침투하여 청소할 수 있습니다.
4. 낮은 공정 온도.습식 세정에는 필요한 반응 속도를 달성하기 위해 온도를 높여야 하는 경우가 많으며, 이로 인해 민감한 재료에 스트레스가 가해지고 열팽창 불일치가 발생할 수 있습니다. 플라즈마 세척은 거의 주변 온도에서 수행될 수 있으며 세척되는 재료의 무결성을 보존합니다.
5. 유해 폐기물 없음.웨트 클리닝의 화학적 부산물은 유해 폐기물로 처리 및 폐기되어야 하므로 상당한 환경 준수 비용이 발생합니다. 플라즈마 세척은 표준 저감 시스템을 사용하여 세척할 수 있는 가스 부산물만 생성합니다.
6. 일관되고 반복 가능한 결과.전력, 압력, 가스 흐름과 같은 플라즈마 매개변수의 제어는 매우 정확합니다. 잘 디자인된반도체 플라즈마 세정기모든 배치에 대해 동일한 조건을 생성하여 습식 세정에 영향을 미치는 배치 간 변동을 제거합니다.
7. 감소된 프로세스 단계.웨트 클리닝에는 일반적으로 세척조에 담그기, 헹굼, 건조 등 여러 공정 단계가 필요합니다. 플라즈마 세척은 단일 단계의 간단한 작업입니다. 이를 통해 장비 설치 공간, 프로세스 시간 및 작업자 처리가 줄어듭니다.
업계가 플라즈마 세척으로 전환하는 것은 단지 기술적인 선호가 아닙니다. 이는 경제적, 품질적 요구사항입니다. 반도체 장치가 계속 작아지고 패키징 기술이 더욱 까다로워짐에 따라 건조하고 잔여물이 없으며 손상이 없는 세척 방법에 대한 필요성은 더욱 커질 것입니다. 반도체 플라즈마 클리너는 이러한 엄격한 요구 사항을 충족하는 입증되고 성숙한 기술입니다.
평가하는 엔지니어들이 가장 자주 묻는 질문 중 하나는 다음과 같습니다.반도체 플라즈마 세정기는: 이 장비가 실제로 무엇을 제거할 수 있습니까? 대답은 플라즈마 유형과 선택한 프로세스 가스에 따라 달라집니다. 플라즈마 세척은 세 가지 주요 오염 범주를 해결할 수 있으며, 각 범주에는 서로 다른 접근 방식과 화학적 성질이 필요합니다. 이러한 범주를 이해하는 것은 프로세스 개발 및 장비 선택에 필수적입니다. 우리 공장에서는 특정 오염 유형에 최적화된 프로세스 레시피를 갖춘 광범위한 플라즈마 세척 솔루션을 개발했습니다.
범주 1: 유기 오염.이 범주에는 반도체 공정 중에 유입되는 포토레지스트 잔여물, 지문, 오일, 그리스 및 기타 탄화수소가 포함됩니다. 이러한 오염 물질은 후속 증착이나 접착을 방해할 수 있는 얇고 눈에 보이지 않는 필름으로 존재하는 경우가 많습니다. 유기물 제거를 위한 표준 접근 방식은 산소 플라즈마입니다. 활성 산소 라디칼은 유기 물질의 탄소 및 수소와 반응하여 휘발성 이산화탄소와 수증기를 형성하여 배출됩니다. 플라즈마는 저온에서 매우 효율적이고 비파괴적인 "연소" 과정으로 작용합니다. 특히 완고한 유기 잔류물의 경우 산소와 아르곤 또는 수소의 혼합물을 사용하여 화학 반응을 향상시킬 수 있습니다.
범주 2: 무기 오염.이 범주에는 자연 산화물(이산화규소, 산화알루미늄), 금속 산화물 및 기타 무기 잔류물이 포함됩니다. 이러한 오염물질은 일반적으로 환원 플라즈마를 사용하여 제거됩니다. 일반적인 접근 방식은 수소 라디칼이 금속 산화물을 다시 순수한 금속으로 환원시켜 산화물 층을 효과적으로 제거하는 수소-아르곤 플라즈마입니다. 또는 불소 기반 플라즈마(CF4 또는 SF6 사용)를 사용하여 산화물을 에칭할 수 있지만 불소는 공격적이며 기본 재료를 손상시킬 수 있으므로 주의해서 수행해야 합니다. 기판 표면을 변경하지 않고 산화물을 제거하려면 가스 혼합물 선택과 공정 매개변수를 주의 깊게 조정해야 합니다. 산화물의 경우 플라즈마는 산화물을 금속 상태로 환원시켜 층을 제거하고 접착을 위해 표면을 활성화합니다.
범주 3: 미립자 오염.이 범주에는 표면에 침전되는 미세한 먼지 입자, 금속 조각 및 기타 미립자가 포함됩니다. 이는 후속 공정에서 불량을 유발할 수 있으며, 누전의 원인이 될 수 있습니다. 입자 제거는 아르곤 플라즈마를 사용한 물리적 스퍼터링을 통해 이루어집니다. 아르곤 이온은 입자를 제거할 만큼 충분한 에너지로 표면에 충돌한 다음 진공 시스템에 의해 제거됩니다. 이는 순전히 물리적인 세척 공정으로 다양한 크기의 입자를 제거하는 데 효과적입니다. 그러나 표면이나 장치 기능이 손상되지 않도록 적절한 에너지를 가해야 합니다.
다음 표는 오염 유형과 적절한 플라즈마 화학에 대한 보다 자세한 매핑을 제공합니다.
| 오염 유형 | 공통 소스 | 플라즈마 화학 | 청소 메커니즘 |
| 포토레지스트 잔여물 | 리소그래피, 에칭, 스트리핑 공정 | 아르곤 보조 기능을 갖춘 산소 플라즈마(O2) | 화학적 산화: O* + CxHy → CO2 + H2O |
| 자연산화물(SiO2) | 취급 및 가공 중 공기 노출 | 수소-아르곤 플라즈마(H2/Ar) | 화학적 환원: H* + SiO2 → Si + H2O |
| 금속 산화물(Al2O3, CuO) | 특히 고온에서 가공 중 산화 | 아르곤 운반체가 포함된 수소 플라즈마(H2) | 화학적 환원: H* + MO → M + H2O |
| 지문, 기름, 윤활제 | 작업자의 취급 및 보관 | 불소 청정 산소 플라즈마 | 화학적 산화 및 휘발 |
| 미립자(먼지, 금속 조각) | 주변환경, 장비의 마모 | 아르곤 스퍼터링 플라즈마 | 물리폭격 : Ar+ + 입자 → 방출 |
| 탄화불소 잔류물 | CF4 또는 SF6 가스를 사용한 플라즈마 에칭 | Ar을 함유한 산소 플라즈마 | 플루오로카본 필름의 화학적 산화 |
우리 공장은 포괄적인 공정 개발 서비스를 제공하여 고객이 특정 오염 문제에 맞게 플라즈마 세척 방법을 최적화할 수 있도록 돕습니다. 우리는 수백 가지의 기질과 오염 물질에 대해 확립된 프로세스의 데이터베이스를 유지하고 있으며, 우리 기술 팀은 고유한 응용 분야에 맞게 맞춤형 레시피를 설계할 수 있습니다. 이를 통해 반도체 플라즈마 클리너는 특정 제조 요구 사항에 맞는 최적의 성능을 제공합니다.
반도체 플라즈마 세정은 웨이퍼 제조에 필수적이지만, 패키징 단계에 미치는 영향은 훨씬 더 심오합니다. 패키징(반도체 다이를 외부 세계에 연결하고 기계적 및 환경적 보호를 제공하는 프로세스)에는 다이 부착, 와이어 본딩, 캡슐화 및 리드 형성과 같은 일련의 중요한 단계가 포함됩니다. 이러한 각 단계에서는 강력하고 안정적인 연결을 보장하기 위해 깨끗하고 화학적으로 활성인 표면이 필요합니다. 포장 단계의 오염 물질은 수율 손실 및 현장 불량의 주요 원인이며, 플라즈마 세척은 이를 제거하는 가장 효과적인 방법임이 입증되었습니다.
플라즈마 세척이 패키징 수율에 미치는 영향을 이해하려면 와이어 본딩 프로세스를 고려하십시오. 와이어 본딩은 성숙한 기술이지만 다이와 리드 프레임 사이를 전기적으로 연결하는 주요 방법으로 남아 있습니다. 이 공정에서는 초음파 에너지, 열 및 압력을 사용하여 금 또는 구리 와이어와 다이의 본드 패드 사이에 용접을 형성합니다. 안정적인 결합을 형성하려면 결합 패드 표면에 유기 오염물, 산화물 및 미립자가 없어야 합니다. 이러한 오염 물질은 장벽 역할을 하여 강력한 용접에 필요한 금속 간 긴밀한 접촉을 방해합니다. 그 결과 후속 처리 중이나 제품 수명 기간 동안 결합력이 약해질 수 있습니다.
일반적인 반도체 조립 라인에서는 다이 배치의 본드 패드 표면이 다이싱 톱, 보관 또는 취급 과정에서 발생한 잔여물로 오염될 수 있습니다. 초기 와이어 본드 수율은 95%일 수 있습니다. 이는 본드의 5%가 약하거나 달라붙지 않음을 의미합니다. 이는 바로 폐기로 해석됩니다. 모든 약한 결합에는 재작업이 필요하거나 폐기된 다이가 발생합니다. 이제 와이어 본딩 직전에 적용되는 플라즈마 세척 단계의 효과를 상상해 보십시오. 플라즈마는 유기 잔류물을 제거하고 자연 산화물을 감소시키며 본드 패드 표면을 화학적으로 활성화하여 본딩에 대한 수용력을 높입니다. 플라즈마 세척 배치의 수율은 99.5%로 증가하여 결합 실패율을 90%까지 줄입니다. 이것은 이론적인 계산이 아닙니다. 이는 수많은 포장 라인을 통해 달성한 실제 결과입니다.
플라즈마 세척으로 큰 이점을 얻을 수 있는 기타 포장 공정은 다음과 같습니다.
플라즈마 세척이 포장 수율에 미치는 영향을 정량화할 수 있습니다. 다음 표는 공정 흐름에 플라즈마 세정 단계를 도입한 후 포장 라인에서 관찰된 일반적인 개선 사항을 보여줍니다.
| 포장공정 | 플라즈마 세척 전 수율 | 플라즈마 세정 후 수율 | 수율 개선 |
| 와이어본딩(골드볼본드) | 94-96% | 99-99.5% | 3~5% |
| 다이어태치(접착본드) | 92-94% | 98.5-99.5% | 4-6% |
| 언더필(공극 없는 흐름) | 88-92% | 97-98.5% | 6-8% |
| 성형(접착) | 90-93% | 97-98% | 4-6% |
당사의 반도체 플라즈마 클리너 시스템은 패키징 응용 분야를 염두에 두고 설계되었으며 조정 가능한 전극 간격, 일괄 처리 기능 및 자동화된 처리 시스템과의 통합과 같은 기능을 제공합니다. 우리는 반도체 패키징의 대량 환경에서 신뢰성과 반복성은 타협할 수 없다는 것을 알고 있습니다. 당사의 장비는 수율을 극대화하고 폐기물을 줄이는 데 필요한 일관된 성능을 제공합니다.
적절한 선택반도체 플라즈마 세정기특정 애플리케이션에 대한 기술 요구 사항 및 운영 제약 사항에 대한 구조화된 평가가 필요한 중요한 결정입니다. 선택에는 세척 효율성, 처리량, 비용 및 기존 프로세스와의 호환성과 같은 균형 요소가 포함됩니다. 반도체 플라즈마 클리너는 상당한 자본 투자이며, 잘못된 시스템을 선택하면 차선의 성능과 낭비되는 비용이 발생할 수 있습니다. 우리 공장은 고객이 이 프로세스를 탐색하고 자신의 요구에 가장 적합한 시스템을 선택할 수 있도록 구조화된 선택 프레임워크를 개발했습니다.
1단계: 제거할 오염물질을 정의합니다.첫 번째 단계는 제거해야 하는 오염 유형을 식별하는 것입니다. 유기물(포토레지스트, 오일)입니까, 무기물(산화물)입니까, 아니면 미립자입니까? 오염물질이 다르면 플라즈마 화학물질과 공정 조건도 달라야 합니다. 예를 들어, 산소 플라즈마는 유기물 제거에 효과적인 반면, 수소 플라즈마는 산화물 제거에 필요합니다. 반도체 플라즈마 클리너의 선택은 필요한 가스 화학을 지원해야 합니다.
2단계: 기판 특성화기판 재료와 기하학적 구조는 중요한 선택 요소입니다. 재료는 무엇입니까? 실리콘인가요, 갈륨비소인가요, 아니면 세라믹인가요? 재료는 특정 플라즈마 조건에 민감할 수 있습니다. 예를 들어, 일부 재료는 이온 충격 손상을 받기 쉽고 "연질" 플라즈마(다운스트림 플라즈마 구성)가 필요합니다. 기하학도 중요합니다. 기판에 물리적 충격으로 인해 손상될 수 있는 깨지기 쉬운 구조가 있습니까? 등방성 청소가 필요한 높은 종횡비 기능이 있습니까? 이러한 질문에 대한 답에 따라 필요한 전극 구성과 전력 밀도가 결정됩니다.
3단계: 처리량 요구 사항을 평가합니다.시간당 얼마나 많은 기판을 청소해야 합니까? 이에 따라 필요한 챔버 크기와 배치 또는 인라인 구성이 결정됩니다. 대량 생산의 경우 기판 배치를 수용할 수 있는 더 큰 챔버가 선호됩니다. 연구 개발에는 처리 속도가 빠른 작은 챔버가 더 적합합니다. 반도체 플라즈마 클리너의 사이클 타임(펌프다운, 공정, 배기 포함)은 전체 생산 택타임과 일치해야 합니다.
4단계: 클린룸 환경을 평가합니다.반도체 제조 환경은 엄격하게 통제됩니다. 반도체 플라즈마 클리너는 청정도 등급, 환기, 전자파 적합성을 포함한 클린룸 사양을 준수해야 합니다. 장비 설치 공간과 사용 가능한 바닥 공간도 고려해야 합니다.
5단계: 가스 공급 및 감소를 평가합니다.반도체 플라즈마 클리너에는 고순도 공정 가스의 공급과 배기 가스를 저감(안전하게 처리)하는 수단이 필요합니다. 가스 공급 시스템은 필요한 가스를 올바른 유속과 순도로 공급할 수 있어야 합니다. 저감 시스템은 플라즈마 세정 공정에서 생성된 특정 부산물(예: 휘발성 유기 화합물, 불소 화합물)을 처리하도록 설계되어야 합니다.
6단계: 자동화 및 통합을 고려하세요.현대 반도체 제조 시설에서 반도체 플라즈마 클리너는 독립형 도구인 경우가 거의 없습니다. 일반적으로 자동화된 생산 라인에 통합됩니다. 시스템은 일반적으로 SECS/GEM 프로토콜(SEMI 장비 통신 표준/일반 장비 모델)을 통해 공장의 자동화 및 제어 시스템과 인터페이스할 수 있어야 합니다.
다음 표에는 선정 프로세스의 각 단계에서 답변해야 하는 주요 결정 요소와 질문이 요약되어 있습니다.
| 선택 요소 | 물어볼 질문 |
| 오염 유형 | 어떤 재료를 제거해야 합니까? (유기물, 산화물, 입자?) |
| 기판 특성 | 재료는 무엇입니까? 깨지기 쉬운가요? 높은 종횡비 기능이 있나요? |
| 처리량 요구 사항 | 시간당 얼마나 많은 기판을 처리해야 합니까? |
| 클린룸 환경 | 클린룸 등급이란 무엇인가요? 사용 가능한 바닥면적은 얼마나 됩니까? |
| 가스 공급 및 저감 | 어떤 공정 가스가 필요합니까? 배기가스를 어떻게 줄일 것인가? |
| 자동화 및 통합 | 시스템을 공장 자동화(SECS/GEM)와 통합해야 합니까? |
우리 공장의 기술 팀은 자세한 기술 데이터, 프로세스 시연 및 비용 편익 분석을 제공하여 선택 프로세스를 지원합니다. 우리는 각 응용 분야가 고유하다는 것을 이해하고 고객이 특정 요구 사항에 가장 효과적이고 효율적인 세척 솔루션을 제공하는 반도체 플라즈마 클리너를 선택할 수 있도록 돕기 위해 최선을 다하고 있습니다.
질문 1: 플라즈마 세척으로 인해 반도체 웨이퍼나 장치 표면이 손상됩니까?
답변: 올바른 프로세스 매개변수로 작동할 때 플라즈마 세척은 부드럽고 비파괴적인 프로세스입니다. 핵심 요소는 RF 전력 수준, 공정 압력, 공정 가스 선택입니다. 직접 플라즈마(용량 결합) 시스템은 이온 에너지가 더 높은 플라즈마를 생성하며, 이는 공격적인 세척이나 표면 활성화에 사용할 수 있습니다. 민감한 재료의 경우 이온 충격 손상을 방지하기 위해 다운스트림 플라즈마 시스템(플라즈마가 원격으로 생성되고 중성 라디칼이 웨이퍼로 전달되는 곳)을 사용할 수 있습니다. 우리는 귀하의 플라즈마 세정 방식이 기판을 손상시키지 않도록 포괄적인 공정 개발 서비스를 제공합니다.
질문 2: 산소 플라즈마와 아르곤 플라즈마 세척의 차이점은 무엇입니까?
답변: 산소 플라즈마 세척은 주로 화학 반응에 의존합니다. 활성 산소 라디칼은 유기 오염 물질을 산화시켜 휘발성 이산화탄소와 수증기로 만듭니다. 아르곤 플라즈마 세척은 주로 물리적 공정입니다. 즉, 아르곤 이온이 표면에 물리적으로 충격을 가하여 입자를 제거하고 얇은 층을 물리적으로 스퍼터링합니다. 산소 플라즈마는 유기 잔류물을 제거하는 데 이상적인 반면, 아르곤 플라즈마는 표면 활성화와 화학적으로 결합되지 않은 입자를 제거하는 데 사용됩니다. 많은 플라즈마 세척 공정에서는 산소와 아르곤의 혼합물을 사용하여 화학적 및 물리적 세척 작업을 결합합니다.
질문 3: 반도체 플라즈마 세정기의 일반적인 공정 사이클 시간은 얼마나 됩니까?
대답: 일반적인 플라즈마 세척 공정의 주기 시간은 5~20분입니다. 여기에는 펌프다운 시간(진공 달성을 위한), 공정 시간(플라즈마 세척 단계) 및 배기 시간(챔버를 대기압으로 되돌리는 데 필요한 시간)이 포함됩니다. 실제 사이클 시간은 챔버 용량, 진공 펌프 속도 및 필요한 청소 시간에 따라 달라집니다. 우리 공장의 반도체 플라즈마 클리너 시스템은 신속한 펌프다운과 효율적인 처리를 위해 설계되었으며, 표준 배치 응용 분야의 일반적인 사이클 시간은 8~12분입니다.
질문 4: 조립된 기기나 패키지의 세척에 반도체 플라즈마 클리너를 사용할 수 있나요?
대답: 네, 플라즈마 세척은 조립된 장치 및 패키지를 세척하는 데 널리 사용됩니다. 이는 오염 물질을 제거하고 접착력을 향상시키기 위해 성형 또는 캡슐화 전에 수행되는 경우가 많습니다. 플라즈마 처리는 섬세한 부품에 손상을 주지 않고 다이, 와이어 본드, 리드 프레임을 포함한 전체 어셈블리의 표면을 효과적으로 청소할 수 있습니다. 조립된 장치의 성능에 영향을 미치지 않도록 올바른 공정 매개변수를 선택하려면 주의를 기울여야 합니다.
질문 5: 13.56MHz가 플라즈마 세척에 가장 일반적인 RF 주파수인 이유는 무엇입니까?
답변: 13.56MHz의 주파수는 국제적으로 인정되는 산업, 과학, 의료(ISM) 주파수 대역입니다. 이는 이 주파수에서 작동하는 장비는 허가를 받을 필요가 없으며 무선 통신을 방해하지 않는다는 것을 의미합니다. 이러한 할당으로 인해 13.56MHz는 플라즈마 처리 장비의 실제 표준이 되었습니다. 2.45GHz(마이크로파)와 같은 다른 ISM 주파수도 특수 플라즈마 응용 분야에 사용되지만 13.56MHz가 가장 널리 사용되는 표준입니다.
심천 CKD 기술 유한 회사,2010년에 설립되어 중국의 기술 혁신 허브 중심부에 본사를 두고 있는 당사는 첨단 반도체 검사 장비를 포함한 고급 정밀 디스펜싱 및 반도체 패키징 장비를 공급하는 최고의 공급업체입니다. 여러 브랜드와 모델에 걸친 포괄적인 재고와 모든 유형의 액세서리에 대한 충분한 재고를 통해 당사는 고객에게 안정적이고 신뢰할 수 있으며 지속적인 생산을 보장합니다. 당사의 전문 엔지니어 팀은 턴키 솔루션을 제공하며 싱가포르, 말레이시아, 베트남 및 태국의 현지 지원을 통해 생산에 대한 기술 및 품질 보증이 항상 보장됩니다. CKD는 "정밀성, 안정성 및 효율성"이라는 핵심 가치를 바탕으로 전 세계 수백 개의 기업에 지능형 제조 업그레이드를 제공하여 업계에서 폭넓은 인지도와 탄탄한 평판을 얻었습니다.
그만큼반도체 플라즈마 세정기현대 반도체 제조 및 패키징의 중요한 구성 요소입니다. 물질의 네 번째 상태인 플라즈마의 고유한 특성을 활용하여 유기 오염 제거, 자연 산화물 감소 및 표면 청소를 위한 건조하고 잔류물이 없고 손상 없는 방법을 제공합니다. 이 기술은 정밀 엔지니어링을 기반으로 구축되었습니다. 진공 챔버, RF 전원 공급 장치, 가스 전달 시스템 및 제어 전자 장치가 모두 함께 작동하여 제어된 플라즈마 환경을 생성합니다. 우리가 살펴본 바와 같이 기본 압력, RF 전력, 가스 흐름 제어 등 주요 기술 사양은 시스템의 성능과 세척 기능을 직접적으로 정의합니다. 반도체 플라즈마 클리너는 단순한 장비가 아닙니다. 이는 고수율 반도체 제조, MEMS 제조 및 고급 패키징을 위한 필수 요소이며 모든 후속 공정 단계의 전제 조건인 표면 청결성을 제공합니다.
CKD가 귀하의 반도체 제조 요구 사항을 어떻게 지원할 수 있는지 자세히 알아보시기 바랍니다. 숙련된 엔지니어로 구성된 당사 팀은 귀하의 특정 요구 사항에 대해 논의하고 당사의 반도체 검사 장비가 귀하의 생산 라인에 어떻게 원활하게 통합될 수 있는지 보여줄 준비가 되어 있습니다. 무료 상담을 원하거나 당사 시설에서 시연을 예약하려면 당사에 문의하십시오. 지금 Shenzhen CKD Technology Co., Ltd.에 문의하세요.당사의 포괄적인 반도체 제조 및 검사 솔루션을 알아보세요.
-
