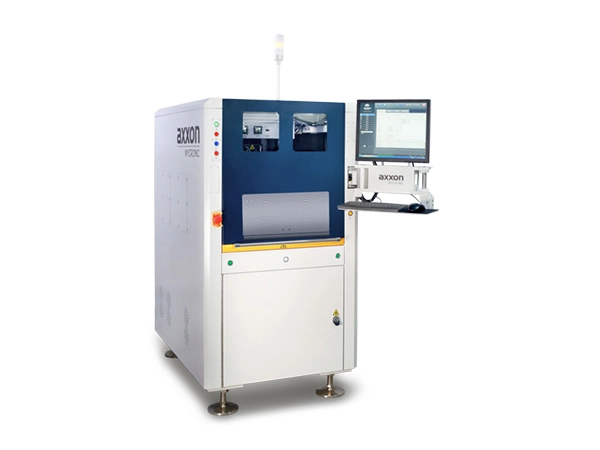

Ai400T

Ai400T 디스펜싱 시스템이 작동하는 동안 제품 위치 지정 및 디스펜싱 작업은 병렬로 작동하는 두 개의 별도 스테이션으로 분리되어 효율성이 향상됩니다.

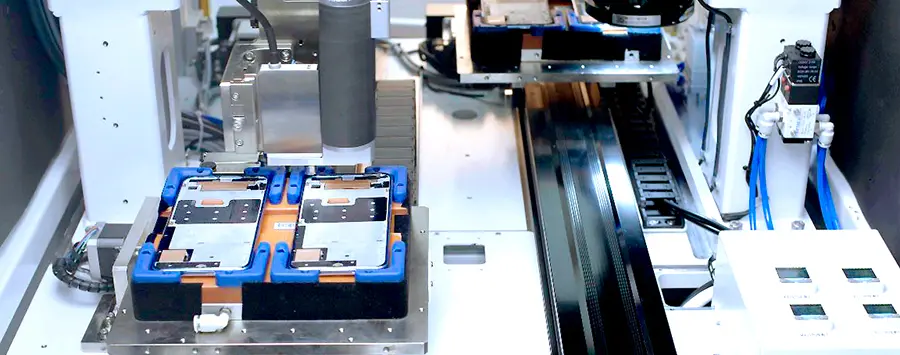

제품이 기계에 공급되면 먼저 시각적 위치 확인을 위해 식별 스테이션으로 이동합니다. 여기에는 기준 표시를 인식하거나 제품의 위치나 변형을 결정하기 위해 직선 및 호 모서리를 감지하는 작업이 포함됩니다. 그런 다음 디스펜스 스테이션으로 이동하여 식별 스테이션에서 계획된 경로에 따라 디스펜스 작업이 수행됩니다.

문의 보내기

제품 설명

공정 특징

고성능 및 저비용; 고효율을 위한 이중 Y축 병렬 작동; 인식된 워크스테이션에 따라 계획된 경로를 기반으로 디스펜싱을 수행하는 강력한 비전 포지셔닝 시스템입니다.

명세서

명세서	Ai400T
전력 요구 사항	AC230V, 11A, 50Hz, 2.5KW
공기압 요구사항	90psi(6bar)
치수	800 x 1150 x 1500mm(가로 x 세로 x 높이)
무게	650kg
디스펜스 구역	W x D = 490 x 210mm(특별 구성 없음)
최대. 기판 크기	폭 x 깊이 = 210 x 210mm
기판 두께	<40mm
포지셔닝 정확도	± 30μm @ 3σ(X, Y), ± 10μm @ 3σ(Z)
반복성	± 15μm @ 3σ(X, Y), ± 5μm @ 3σ(Z)
최대 속도	600mm/초(X,Y)
최대 가속도	0.6g(엑스,와이)
X/Y/Z축 구동 시스템	정밀 볼 스크류 및 폐쇄 루프 제어 기능을 갖춘 AC 서보 모터
광원 유형	결합된 광원
