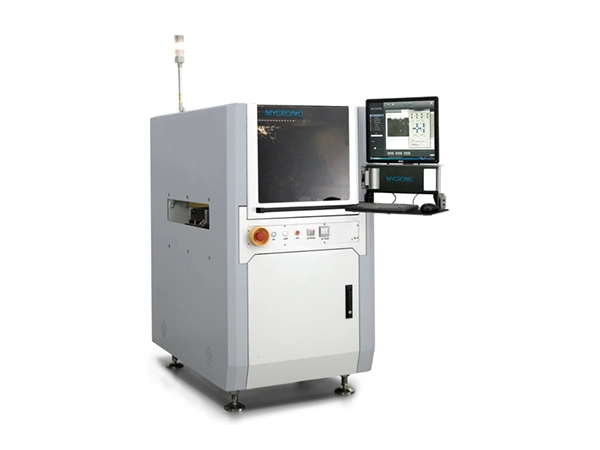

MYJ10X 솔더 페이스트 젯 프린팅 시스템은 비평면 PCB(0.4mm 미만의 높이 차이)를 수용하고 제어 가능한 솔더 페이스트 두께를 제공하므로 사용자는 다양한 위치에서 서로 다른 두께를 지정할 수 있습니다. 구성 요소에 직접 인쇄하는 기능을 지원하므로 3D/적층 조립 공정에 적합하며 스텐실이 필요하지 않아 높은 효율성을 제공합니다.
- 스텐실이 필요하지 않습니다. 특정 솔더 조인트 모양이 필요한 애플리케이션에 특히 적합합니다.
- 다양한 제품에 대한 신속한 프로그래밍 및 검증
- 동일한 제품의 인접한 패드 사이의 납땜 양의 상당한 변화를 처리할 수 있습니다.
- PoP(Package-on-Package) 솔더 디스펜싱 애플리케이션을 쉽게 지원합니다.
- 청소가 필요하지 않습니다. 매우 쉬운 유지 관리
- 특히 집적밀도가 높은 제품에 적합
- 표면이 고르지 않은 제품(높이가 다름)에 적합한 유연한 분배; 솔더량의 정밀한 제어
| 기본 매개변수 | MYJ10X 인라인 솔더 페이스트 분사 플랫폼 |
| 치수 | 770 x 1200 x 1400mm(W x D x H) |
| 기계 무게 | 650kg(표준 구성) |
| 디스펜스 구역 | W x D = 350mm x 475mm(표준 구성) |
| 최대. PCB 크기(단일 레인 모드) | 폭 x 깊이 = 350mm x 475mm |
| 최대. PCB 크기(이중 레인 모드) | W x D = 350mm x 210mm(듀얼 트랙 동시) |
| 컨베이어 | 높이 890~965mm; 표준 SMEMA 통신; 듀얼 트랙 옵션 사용 가능 |
| 컨베이어 부하 용량(고정 장치 포함) | 3kg (무거운 하중에는 맞춤 제작 필요) |
| 컨베이어 폭 조정 범위 | 단일 트랙: 50~475mm; 이중 트랙 동시: 50–210mm |
| PCB 두께 | 0.5mm < T < 6mm; 다른 두께에는 맞춤화가 필요합니다. |
| 포지셔닝 정확도 | ±30μm @ 3σ (X, Y) |
| 반복성 | ±15μm @ 3σ(X, Y) |
| 최대. 속도 | 1000mm/초(X, Y) |
| 최대. 가속 | 1g (엑스,와이) |
|
|
|
| 기본 매개변수 | 솔더 페이스트 분사 밸브 |
| 밸브 구성 AP(소형) | 215~260μm; 2.1~3.2nl; 200Hz |
| 밸브 구성 AG(중형) | 330~520μm; 5~20nl; 160~300Hz |
| 재료 공급 공기 압력 | 15.9psi |
| 분사 높이 | 0.6±0.1mm |
| 인증종류 | CE |
