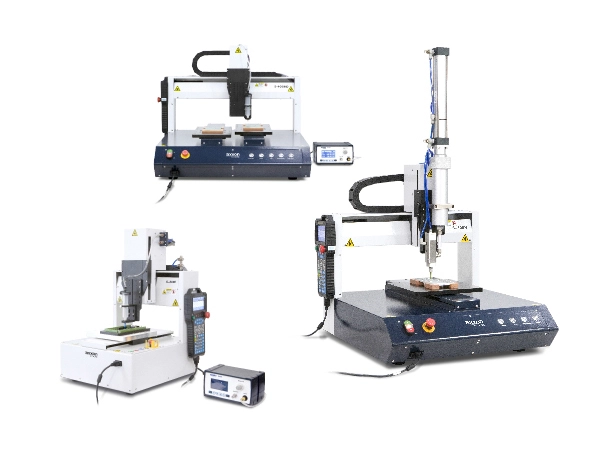

S 시리즈(초기 모델)

안정적인 보급형 데스크탑 로봇
S-시리즈 도입 모델은 다양한 디스펜싱 밸브를 장착하여 디스펜싱 자동화를 신속하게 구현할 수 있는 안정적이고 다재다능한 데스크탑 로봇을 제공합니다.

문의 보내기

제품 설명

공정 특징

조립용으로 설계됨

반자동 S-시리즈 보급형 데스크탑 로봇은 불규칙한 모양의 전자 및 산업용 패키지 처리는 물론 테스트, 납땜 및 디스펜싱 애플리케이션을 위한 비용 효율적인 솔루션을 제공합니다. 자동 바늘 보정 및 지능형 밸브 제어와 같은 기능은 복잡한 프로그래밍 단계의 설정 시간을 최소화하고 가동 중지 시간을 줄이는 데 도움이 됩니다.

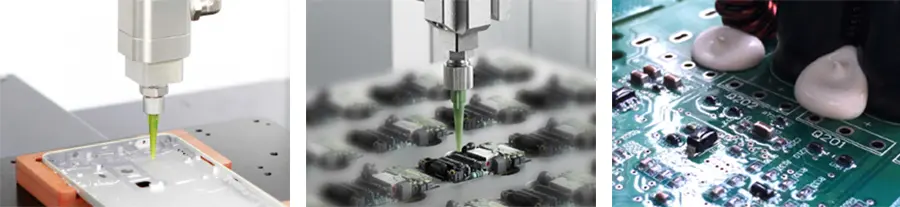

일반적인 응용

• 분배 및

• 테스트

• 산업용 분사

• 화분

• 채우기

표준 구성

• 3축 모션

• 스마트 밸브 제어

• 휴대용 프로그래머

선택적 구성

• 바늘 교정

• 안전 인클로저

• 안전 라이트 커튼

• 저수위 감지

• 다축 모듈, 각종 밸브, 각종 컨트롤러

명세서

기본 매개변수	S-300H	S-400H	S-500H	S-400HD	S-500HD	S-200E
치수 W×D×H(mm)	606×741×638	706841638	806941638	706841638	806941638	521464647
X/Y/Z 3축 이동거리(mm)	300300100	400400100	500×500×100	-	-	200200100
X/Y1/Y2/Z 4개의 축 스트로크(mm)	-	-	-	400400400*100	500500500*100	-
장비 중량(KG)	103	125	142	135	113	48
X/Y/Z 반복성(mm)	±0.01			±0.01		± 0.02
X/Y/Z 최대. 속도(mm/초)	800/800/300			800/800/800/300		800/800/300
X/Y/Z 가속	0.8g			0.8g		0.3g
X/Y/Z 기계 구조	H-브리지			H-브리지		H-브리지
X/Y/Z 제어 방법	독립형 모션 컨트롤러			독립형 모션 제어		독립형 모션 제어
X/Y/Z 구동 방식	AC 서보 + 고정밀 모듈			AC 서보 + 고정밀 모듈		AC 서보 + 볼 스크류 모듈
Z축 탑재량(kg)	5			5		5
Y축 테이블 탑재량(kg)	10			10		10
프로그래밍 방법	휴대용 프로그래머			휴대용 프로그래머		휴대용 프로그래머
저장 용량	128			128		128
전력(W)	600			800		400
